LN1139
300mA 低压差可编程输出 CMOS 电压稳压器
LN1139 系列是使用 CMOS 技术开发的高速、低压差,高
精度输出电压,低消耗电流正电压型电压稳压器。由于内置
有低通态电阻晶体管,因而压差低,能够获得较大的输出电
流。外置输出反馈,可以很方便地得到客户需要的电压。为
了使负载电流不超过输出晶体管的电流容量,内置了过流保
护、过温保护及短路保护功能。
LN1139 可具有 POWER GOOD 指示功能。当 FB 电压达到
0.75V 时,PG 输出为高。当 FB 降到 0.7V 以下时,PG 输出为
低。内部运放采用了先进的结构,输出电容可以省略!
■ 产品概述
LN1139 系列是使用 CMOS 技术开发的高速、低压差,高 精度输出电压,低消耗电流正电压型电压稳压器。由于内置 有低通态电阻晶体管,因而压差低,能够获得较大的输出电 流。外置输出反馈,可以很方便地得到客户需要的电压。为 了使负载电流不超过输出晶体管的电流容量,内置了过流保 护、过温保护及短路保护功能。
LN1139 可具有 POWER GOOD 指示功能。当 FB 电压达到 0.75V 时,PG 输出为高。当 FB 降到 0.7V 以下时,PG 输出为 低。内部运放采用了先进的结构,输出电容可以省略!
■ 产品特点

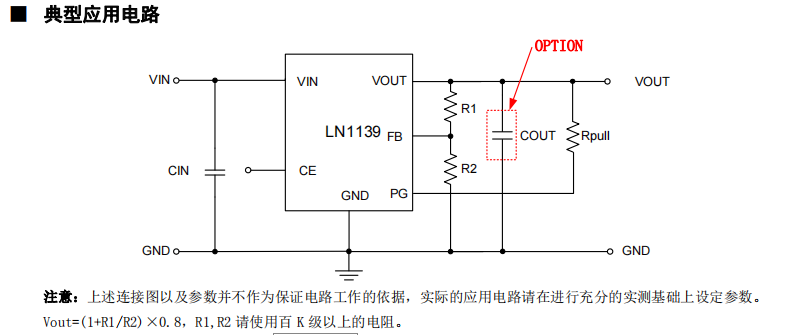

可编程输出:最低可以到 0.8V。
反馈精度高: 精度可达±1.5%
输入输出压差低: 300 mV 典型值(输出为 3.0V 的产 品, IOUT=100mA 时)
高纹波抑制比:50dB (1 kHz)
消耗电流少:30μA(TYP.)
最大输出电流:可输出 300mA(VIN≥VOUT+1V)
待机电流:小于 0.1μA
内置保护:内置过流保护、过温保护和短路保护电路
带 POWER GOOD 指示
■ 用途
移动电话
无绳电话
照相机、视频录制设备
便携式游戏机
便携式 AV 设备
基准电压源
以电池供电的系统

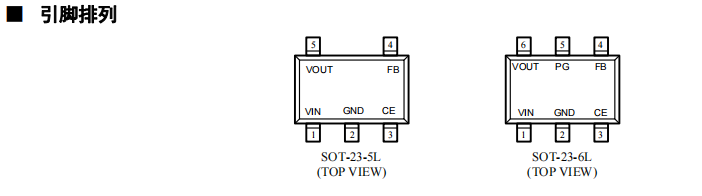

■ 封装
SOT-23-5L
SOT-23-6L
