■ 产品概述

LN1161 系列是使用CMOS 技术开发的带电源反接保护

的低压差，高精度低消耗电流正电压型电压稳压器。由于内

置有低通态电阻晶体管，因而压差低，能够获得较大的输出

电流。为了使负载电流不超过输出晶体管的电流容量，内置

了过载电流保护电路、短路保护电路

■ 用途

DVD，CD-ROM，HDD 驱动设备

无线通讯设备

网络设备（无线LAN 等）

笔记本电脑、桌面电脑、PADs

手持式AV 设备

基准电压源

电池供电设备

■ 产品特点

可选择输出电压： 可以在1.5～5.0V 的范围内选择,并以0.1

V 为单位进级

输出电压精度高： 精度可达±2.0%

输入输出压差低： 典型值70mV (输出为3.3V 的产品,

IOUT=100mA 时)

消耗电流少： 典型值5.0μA

输出电流大： 可输出1000mA（VIN≥VOUT+1V）

内置保护：内置过流保护和负载短路保护电路

最大工作电压：5.5V

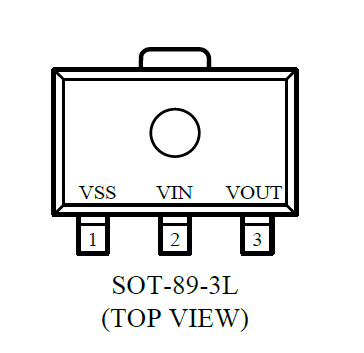

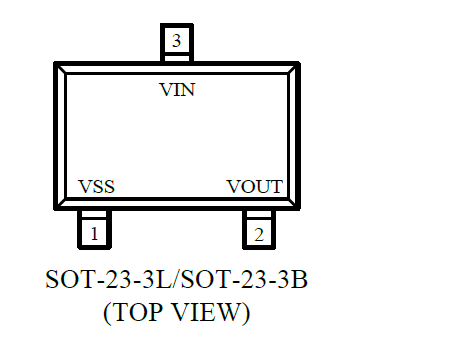

采用散热封装：SOT23-3L, SOT-89-3L
