■ 产品概述

   LN1234 系列是使用CMOS 技术开发的高速、低压差，

高精度输出电压，低消耗电流正电压型电压稳压器。由于内

置有低通态电阻晶体管，因而压差低，能够获得较大的输出

电流。为了使负载电流不超过输出晶体管的电流容量，内置

了过载电流保护电路、短路保护电路。

■ 用途

 移动电话

 无绳电话

 照相机、视频录制设备

 便携式游戏机

 便携式AV 设备

 基准电压源

■ 产品特点

 可选择输出电压： 可以在0.85～1.8V 的范围内选择,

步进为0.05 V

 输出电压精度： 精度可达±2.0% (1.5V 以下为±

30mV)

 输入输出压差低： 典型值300 mV (输出为1.5V 的产

品, IOUT=100mA 时)

 高纹波抑制比： 60dB (10 kHz)

 消耗电流少： 典型值50μA

 最大输出电流： 输出300mA（VIN≥2.5V）

 待机电流： 小于0.1μA

 内置保护： 内置过流保护和短路保护电路

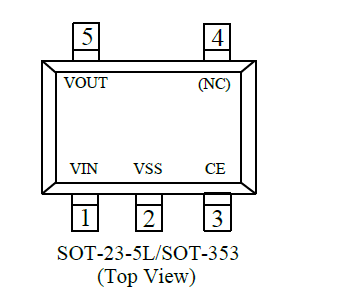

 采用小型封装
